ТОО «Торговый Дом «Бреслер» - Централизованная Релейная Защита Подстанции 110/35/6 кВ. Модернизированная платформа для 6-35 кВ. Шкаф автоматики пожаротушения. Централизованная защита ОЗЗ сети 6-35 кВ.

ТОО «Торговый Дом «Бреслер» - Централизованная Релейная Защита Подстанции 110/35/6 кВ. На принципах системной интеграции алгоритмов защит в едином устройстве. В энергетике давно назрела необходимость совмещения требуемых функций защиты смежного оборудования. Указанное решение получило название Централизованная релейная защита подстанции или ЦРЗА.

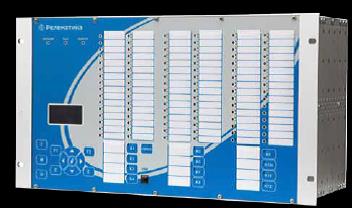

Один многофункциональный терминал ТОР 300 одновременно выполняет все требуемые функции защиты и автоматики ПС 110/35/6, объединяя в себе функции различных устройств РЗА. Благодаря использованию идентичного дублирующего комплекта сохраняется и даже повышается надежность электроснабжения потребителей по сравнению с традиционными решениями.

При применении централизованной РЗА классических подстанций со схемами 3Н, 4Н, 5Н, 5АН число терминалов РЗА возможно сократить более чем в два раза, что влечет за собой как экономические выгоды, так и выгоды по срокам проведения работ. На данный момент разработаны типовые технические решения ЦРЗА для различных схем построения подстанций. Терминалы ЦРЗА на платформе «ТОР 300» успешно прошли опытно-промышленную эксплуатацию совместно с АО «Тюменьэнерго» и рекомендованы к применению ПАО «Россети».

Вся РЗА в одном терминале: - основная защита отходящей линии (ДФЗ/ДЗЛ); - комплект ступенчатых защит линии (ДЗ, ТЗНП, ТО); - защиты трансформатора (ДЗТ, РЗТ, ГЗ); - защита ошиновки (ДЗО и УРОВ); - автоматика управления линейным, секционным выключателеми (АУВ ВЛ, АУВ ТВ, АУВ СВ); - защита и автоматика управления вводных выключателей ВН, СН, НН; - защита секционного выключателя (МТЗ, ТЗНП); - определение места повреждения ВЛ (ОМП); - обмен данными по стандарту МЭК 61850; - единая осциллограмма и журнал событий; - адаптация логики работы в ремонтных режимах.

Значительное сокращение количества устройств РЗА по сравнению с традиционными решениями при сохранении показателей надежности и 100% резервировании всех защит. Рекомендовано ПАО «Россети». В рамках обсуждения решения ЦРЗА на НТС ПАО «Россети» получена рекомендация ПАО «Россети» к применению предлагаемого технического решения в рамках типовых проектов: - с целью снижения стоимости для вновь строящихся подстанций по типовым схемам 4Н, 5Н, 5АН; - в проектах городской застройки, критичных к занимаемой площади электроустановки; - в проектах со сжатыми сроками выполнения работ; - с целью повышения наблюдаемости и автономности типовых подстанций.

Модернизированная платформа для 6-35 кВ (в эксплуатации более 20 000 устройств).

- Применение на цифровых ПС с МЭК 61850;
- Совместимость по цепям подключения с предыдущей платформой;
- Высокая помехоустойчивость;
- Широкий температурный диапазон работы (от -40°С до 70°С);
- Современный интерфейсы и порты связи;
- Питание от USB порта;
- Встроенное дешунтирование;
- Программируемые ключи на лицевой панели;
- Выносная лицевая панель;
- Гибкая логика.

Шкаф автоматики пожаротушения

Назначение: Для выполнения функции прибора управления пожарного.
Шкаф содержит: - Контроль входной и выходной цепи подключения;
- Управления запорно-пусковыми и исполнительными устройствами;
- Управления основным и резервным насосом;
- Четыре звуковых сигнализатора; - Постоянную самодиагностику;
- Тестирование звуковой сигнализации и светодиодов.

Централизованная защита ОЗЗ сети 6-35 кВ.

Типоисполнения: - «ТОР 300 Л 532» - централизованное ОЗЗ до 10 присоединений; - «ТОР 300 Л 533» - централизованное ОЗЗ до 22 присоединений.
Выполняемые функции: - Алгоритмы определения ОЗЗ на секции; - Сигнализация замыкания на землю; - Замер тока 3Iо присоединений и суммарного тока ОЗЗ; - ТНЗНП присоединений; - Блокировка при неисправностях в цепях напряжения (БНН).
