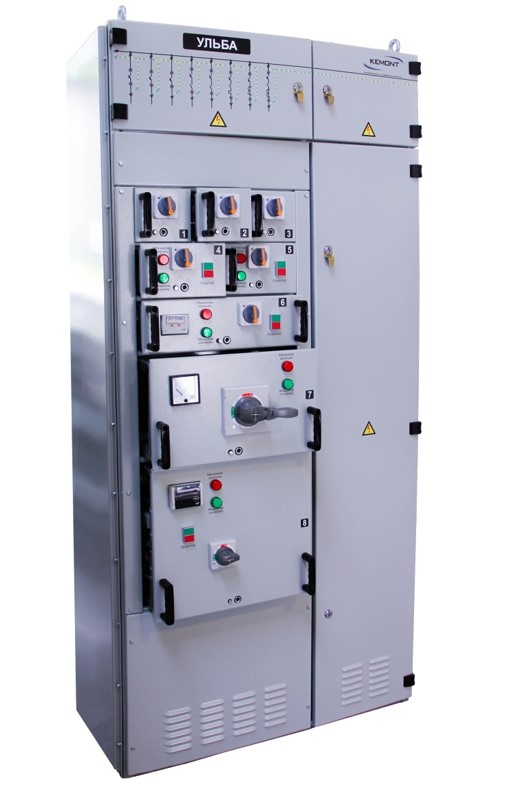

Низковольтное комплектное устройство типа «УЛЬБА» на основе модульной системы CUBIC

НАЗНАЧЕНИЕ
Предназначены для приема, управления, распределения, защиты и учета электрической энергии и защиты электрических сетей напряжением до 690 В частотой 50 Гц.
Применяются в составе систем энергоснабжения, управления и автоматики в качестве распределительных щитов, силовых распределительных пунктов, щитов и шкафов управления и автоматики.

ОСОБЕННОСТИ

• Одностороннее/двухстороннее обслуживание; одно/двурядное расположение;
• Большое количество комбинаций выдвижных модулей для размещения коммутационных аппаратов и возможности оперативной замены и ремонта;
• Воздушные автоматические выключатели 630-6300А в шкафах вводов и СВ;
• Расположение аппаратуры и проводников в НКУ обеспечивает необходимую безопасность персонала, простоту их технического обслуживания и эксплуатации;
• Только медная ошиновка;
• Жесткий сварной каркас из оцинкованной стали, покрытие дверей и торцевых панелей полимерными красками, нанесение надписей – с использованием долговечной УФ печати;

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Номинальное рабочее напряжение – 380 В;
• Номинальный ток сборных шин – 600-7100А;
• Номинальный ток отключения выключателей, устанавливаемых в панелях – до 65кА;
• Габаритные размеры (ШхГхВ) – (400;600;800;1000;1200;1400)х(600-1200)х2075 мм;
• Виды внутреннего разделения (МЭК60439-1) – 2b, 3b, 4b;
• Габаритные размеры (ШхГхВ) – (400;600;800;1000;1200)х(500-1200)х(2000;2600) мм;
• Масса одного шкафа – от 340 кг;
• Условие эксплуатации - -5…+40 °С; У3 по ГОСТ 15150-69;
• Степень защиты оболочки при закрытых дверях – не менее IP41 по ГОСТ 14254-96; IP54 с вентиляцией;

ОБЛАСТЬ ПРИМЕНЕНИЯ

• Добывающая, химическая, лесная и деревообрабатывающая промышленность;
• Электроэнергетика и металлургия;
• Легкая и пищевая промышленность;
• Машиностроение и металлообработка.
